大型烘干箱

内容详情选配项目

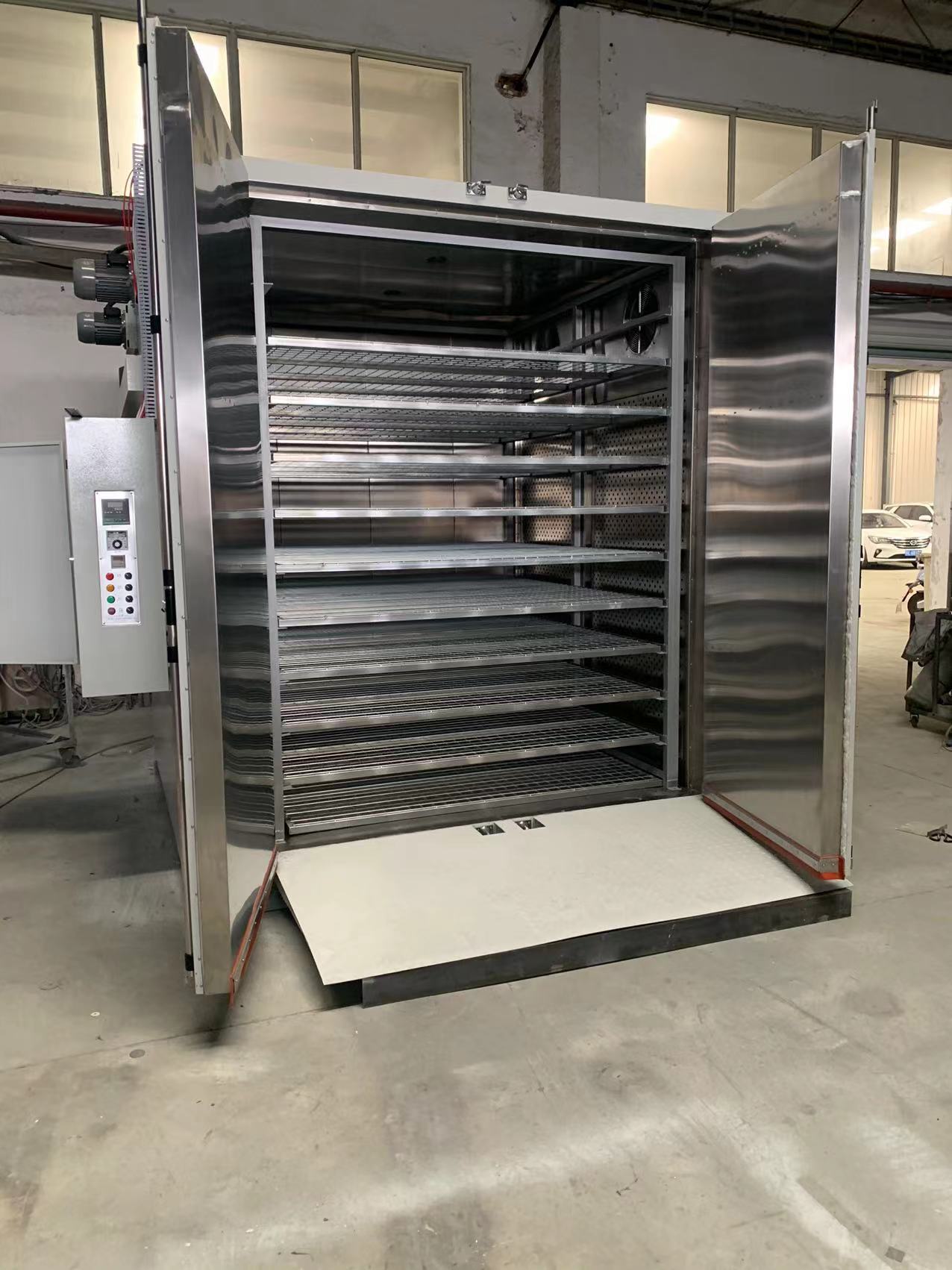

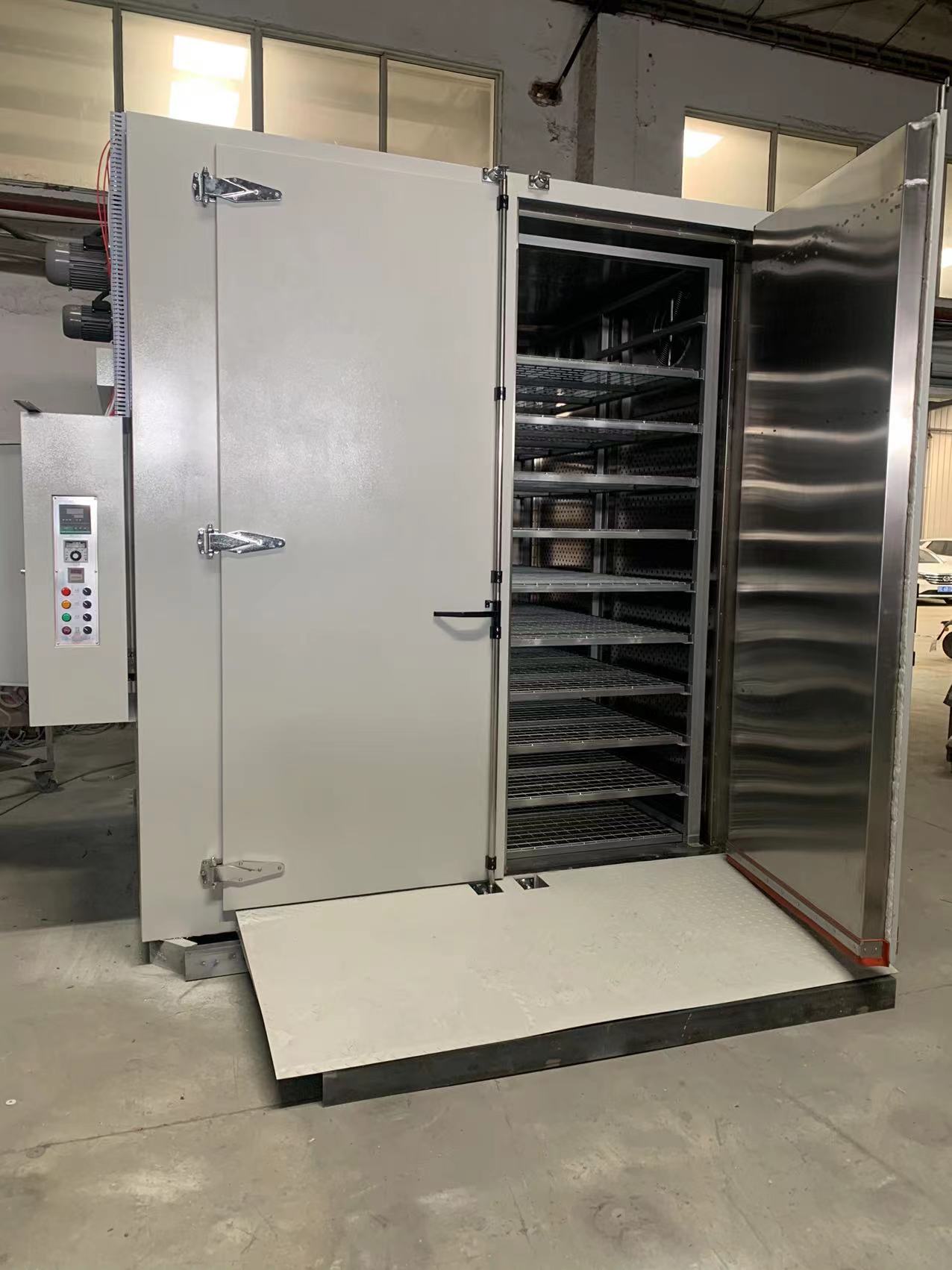

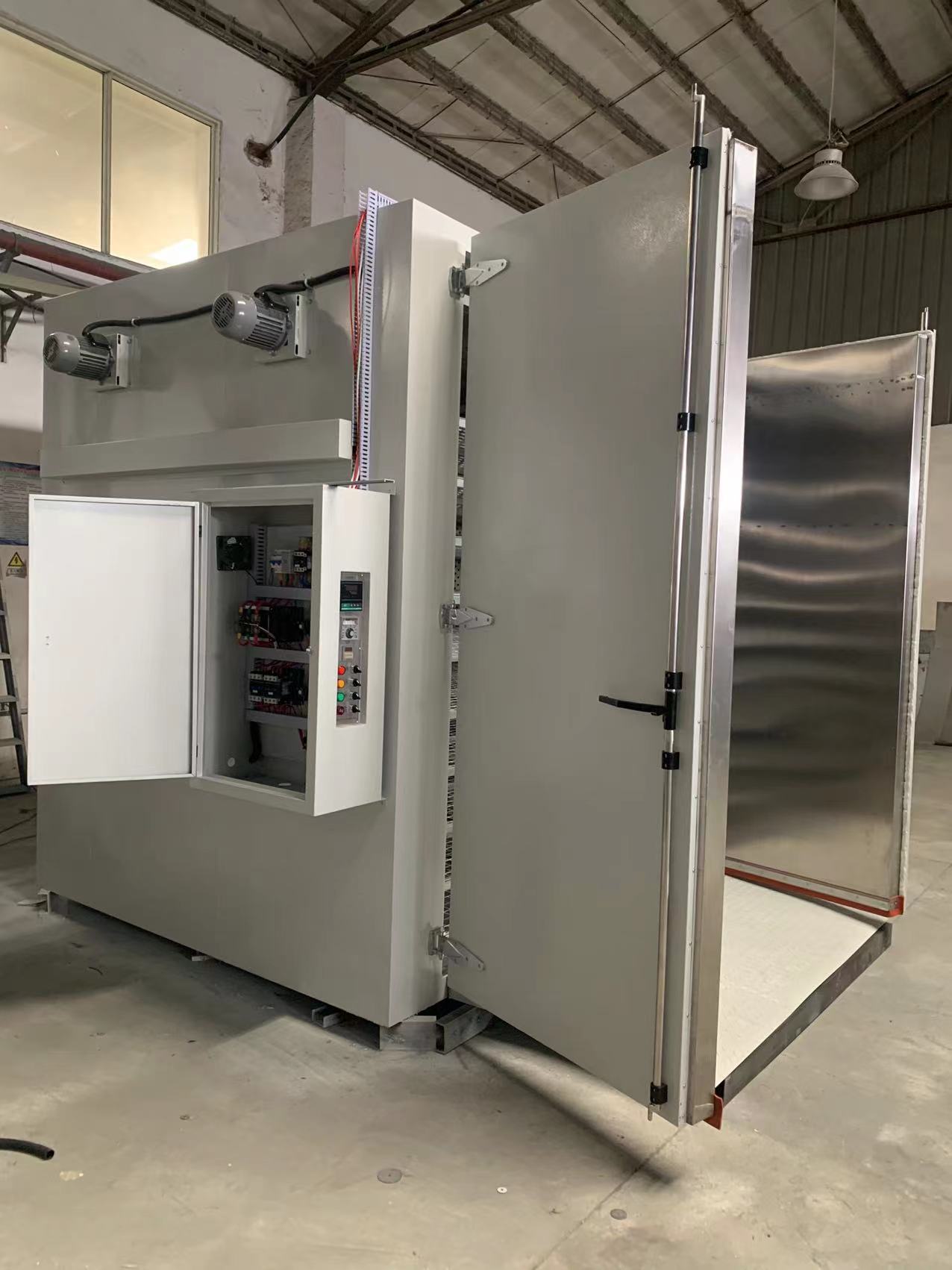

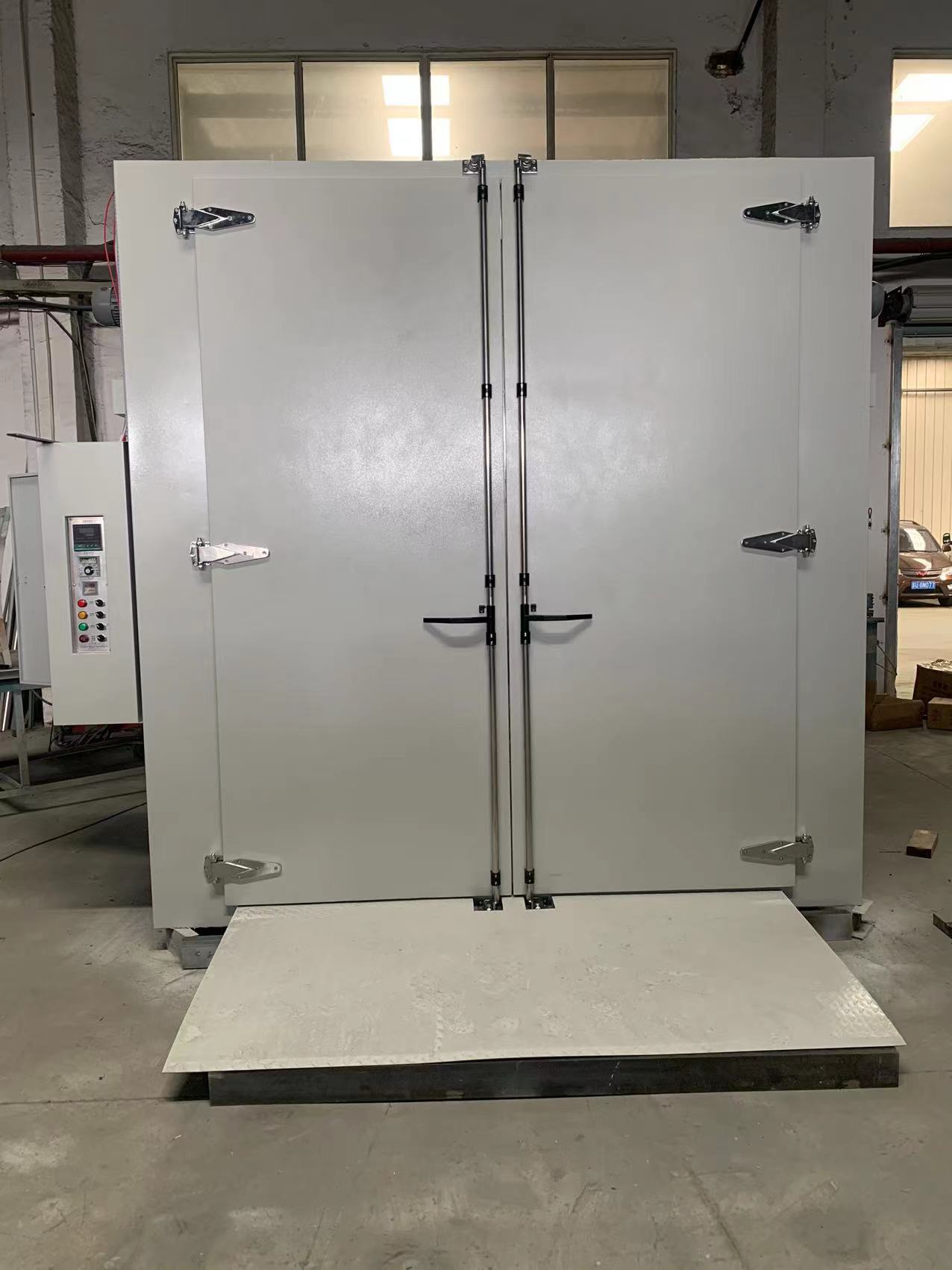

上图大型烘箱的技术参数：（敬请参考）

内胆尺寸：	高2500宽2000深2000（mm）	外形尺寸：	高2800宽2800深2300（mm）
内胆材料：	1.5厚度304不锈钢板	外壳材料：	1.5厚度A3冷轧钢板，表面复漆（橘色）
使用电压：	380V/N+3+地/50HZ	工作温度范围：	室温+10-300℃（任意可调）
加热功率：	40KW/24支不锈钢加热管	鼓风功率：	1100W/380V*4台（定制耐高温长轴电机）
控温精度：	±1℃	温度均匀性：	±5℃
底部结构：	槽钢框架，槽钢支撑脚	物料架子：	不锈钢制作
整体框架：	8#槽钢及6#角钢	保温棉及厚度：	保温层100mm，填充耐高温硅酸铝纤维
排气进气：	箱体顶部（可调节）	升温速度：	7-8度/分钟
温控仪：	厦门宇电智能温控仪带PID调节，自动恒温	超温保护时间设定：	正泰超温保护及正泰时间继电器
加热控制：	苏州集成SSR固态控温	保护系统：	断路器，漏电开关，相序保护，过载保护
外壳温度：	环境温度+15度	烘箱噪音：	不超过60分贝
门：	双开门	控制箱：	单独控制箱，防止高温使电器过早老化

规格参数：（可根据客户要求定制）

主要性能优点：烘烤大型物件

内胆尺寸：根据产品尺寸定制

内胆材料：不锈钢，碳钢，镀锌板，冷钢板

外壁材料：冷轧钢板或不锈钢板，表面复漆（可选颜色及烤漆，锤纹漆，平光漆，喷塑）

框架：槽钢角钢整体框架

保温材料：耐高温硅酸铝棉

底部承重：槽钢框架

支撑脚：槽钢固定承重脚或平底及工字型轨道或者槽钢轨道

加热管材质：不锈钢或碳钢电加热管，可连续使用7-8万小时

加热管分布：根据箱体大小均匀分布于箱体两侧风道，顶部风道

送风方式：双风道水平送风或双风道强压式循环送风

鼓风电机：耐高温长轴耐高温电机及多翼式风轮

电机安装：顶部，侧部

门扣：合金承重铰链及上下搭扣式拉杆

出厂配件：1.小车网板挂钩2.产品说明书3.售后维修保障卡4.产品合格证5.配套专业工具包

选装配置：详见选配项目

性能优点：（持续改进中）

l 鼓风系统------优化的风道设计，采用耐高温鼓风电机配离心式风叶，强力涡轮式循环送风，避免任何死角，可使箱体内热风分布更加均匀，更节能更静音，更好的保证良好的操作环境，风速风压均符合试验标准，符合国际及国内环保要求，所有部件具有极高的可靠性及兼容性，安装保养及维修方便。

l 加热系统------采用远红外加热方式，辐射效应高，加热速度更快，加热管分布合理，系统完全独立，不影响控制线路，温度控制功率均由电脑演算，根据箱内温度高低自动控制加热输出功率，以达到高精度高效率的用电需求，更加环保更加节能。

l 温控系统------采用微电脑数显智能数显温控仪，带PID调节，数显时间继电器，精度高，直观醒目，与固态继电器配合具有连续调整功能，当温度达到预置值后，由继电器接受温控仪输出讯号源节制，温度只能局限于PID温区范围内精细浮动进行恒温动作，提高了箱内温度精度，电路装有超温保护器，当仪表失灵或操作失误而引起温度超出设定值时，保护器立即切断控制电源，以保证箱内产品的安全，超温保护器可在核定范围内进行调整。

l 保温效果------良好的隔热技术，密封效果显著，箱体外基本保持室内正常温度，对环境温度影响较小。

l 保护系统------漏电保护，线路保护，短路保护，过载保护，超温保护。

电器配置：（可根据客户要求定制）

l 温控仪：一套智能数显温控仪自动控温，控温精度0.1-1度，带PID调节。

l 时间设定装置：HS48S-99.99定时装置，可人工/自动开关，当温度达到所设定值时开始计时，当达到所设定范围后即切断加热电源。

l 时间报警装置：APT/AD16型声光报警装置，设定时间完毕即时报警，手动结束报警提示。

l 超温报警装置：当温度超出设定值范围一定值时，保护器立即切断控制电源。

l 测温装置：一支不锈钢PT100型铂电阻温度传感装置，测温精准，一支不锈钢K型铂电阻温度传感装置供超温保护器使用。

l 断路器启动：带漏电保护的断路器启动电源，有效保护所有电器元件。

l 接触器：PID+SSR（选配）输出，控温精度准确，可提高控温组件与接口的稳定性及延长使用寿命，确保箱内温度的均匀性。

l 电流电压：220/380V，50HZ，二相/三相四线及接妥地线。

l 开关及指示灯：采用正泰品牌，不易损坏，可根据客户要求使用进口或指定品牌。

l 记录仪：有纸或无纸记录仪及USB，微电脑集成控制系统：随客户选配。

设备使用环境：（敬请注意）

l 安装场地：地面平整，通风良好，设备周围无强烈震动，无安全隐患，周围无强大磁场，无直接日照或其他热源直接辐射，无高浓度粉尘及无腐蚀易燃易爆物品，设备四周需留有一定的使用及维护空间。

l 使用气压：86-106Kpa

l 环境要求：温度范围-5-40度，相对湿度±85%RH。

l 使用电源：要求用户为此设备配置单独相对应容量的空气或动力开关，并接妥地线。

售后服务：（用心为客户着想）

l 保修期效：自交货之日起，我公司对此设备整机维护及保修12个月，终身维修维护。

l 质保说明：质保期内如遇质量问题，我公司将免费维修及更换任何零配件。质保期外如需更换任何零配件，只收取零部件的市场成本价。

l 售后服务：我公司接到客户售后服务电话，一小时内作出回应，如遇客户无法自行解决的问题，我公司将视路程远近在24小时至72小时内赶到客户现场。

l 服务支持：我公司将对设备软件及控制系统终身进行升级服务，对硬件部分进行免费的技术支持。

型号	电压（V）	功率KW	工作温度范围℃	控温灵敏度℃	电机功率W	工作室尺寸MM	外形尺寸MM
型号	电压（V）	功率KW	工作温度范围℃	控温灵敏度℃	电机功率W	深×宽×高	深×宽×高
TF—1	220	1.3	20—250	±2	40	350×450×450	500×810×813
2	220	3	20—250	±2	40	450×550×550	600×910×913
3	220	4.5	20—250	±2	40	500×600×750	650×960×1113
4	380	9	20—250	±2	370	800×800×1000	1000×1170×1580
5	380	12	20—250	±2	750	1000×1000×1000	1200×1370×1580
6	380	15	20—250	±2	750x2	1000×1200×1200	1200×1570×1780
7	380	18	20—250	±2	750x2	1000×1200×1500	1200×1600×2100
8	380	21	20—250	±2	750x2	1200×1500×1500	1400×1900×2100

产品介绍

主要性能优点

客户可选配置

※升温快

※保温效果好

※节能环保

※安全性能高

※温度均匀性好

※操作简单方便

※使用寿命长

※内胆材料：202 304 310 316不锈钢或A3碳钢

※外壳材料：A3碳钢或优质不锈钢

※箱体烤漆喷塑平光漆垂纹漆亚光漆（颜色参考如下）

※搁板手动台车或电动台车

※是否加装吊环

※推车或网板托盘式样（详见下列图表）

※电器配置（详见下列图表）

可根据客户提供色卡调色

·电器选配·

温度控制仪
厦门宇电智能温控仪		日本富士液晶显示温控仪
日本岛电智能可编程温控仪		德国施耐德智能液晶温控仪
温度记录仪及时间继电器
多通道彩屏无纸记录仪		多通道有纸记录仪
欧姆龙时间继电器		正泰时间继电器
SSR SCR选配
SSR固态接触器		SCR可控硅
可根据客户要求选择进口品牌

PLC触摸屏
PLC控制柜		西门子PLC触摸屏
人机一体控制系统		宇电PLC触摸屏
·推车托盘网板·

托盘形式
托盘形式	带孔托盘	网板	带孔平板
推车
推车	分层推车	子母推车	平板推车
